Tipos de Cableado Estructurado

Cuando se quiera intercambiar información entre diferentes dispositivos es necesario conectarlos en red. Para esta labor existen varios medios físicos como pueden ser la utilización de cableado.

En el mercado podemos encontrar diferentes opciones, pero los más comunes son

  • Cable Coaxial

Es la opción más popular por su bajo costo y fácil manejo, gracias a que es muy liviano y flexible. Consiste en un hilo de cobre cubierto por un material aislante que está protegido por un metal trenzado.

Cada componente del cable coaxial cumple una función específica:

  • La cubierta protege al cable del medio exterior. Se suele fabricar en caucho (o, a veces, Cloruro de Polivinilo (PVC) o Teflón).
  • El metal Trenzado  protege los datos de las interferencias o ruido evitando así distorsiones.
  • El Aislante  evita cualquier contacto que pueda causar interacciones eléctricas (cortocircuitos).
  • El núcleo, es quien transporta los datos. Está formado por un solo hilo de cobre, o en varias fibras trenzadas.
  • Doble Par Trenzado

Está formado por dos hilos de cobre trenzados dentro de un cordón y cubiertas por un aislante.
Los tipos más comunes de cables par trenzado son:

    • Par trenzado protegido (STP).
    • Par trenzado no protegido (UTP).

Comúnmente en el cable se encuentra un grupo de pares de hebras trenzadas dentro de una cubierta protectora. El trenzado de los hilos evita el ruido y otras interferencias.

Este cable es adecuado para una red local pequeña, de bajo costo y una conectividad simple.

En redes grandes que manejen largas distancias y altas velocidades suele haber pérdidas en la transmisión de datos.

El cable UTP se clasifica por categorías siendo las 5e, 6 y 6ª las más utilizadas actualmente.

El cable STP utiliza un recubrimiento de cobre de mejor calidad que el del cable UTP.

Tiene un revestimiento intermedio entre los pares y alrededor de ellos. Este revestimiento le da una mayor protección a los datos lo que asegura su integridad.

Fibra Óptica

Consiste en un filamento delgado de vidrio que utiliza pulsos de luz para la transmisión de datos.

Es particularmente útil para cubrir grandes distancias, ya que puede cubrir distancias hasta de 60 km.

Este tipo de cable es muy seguro ya que resulta extremadamente difícil perforarlo.
Pese a ser muy flexible no es adecuado para conexiones de redes locales debido a su complejidad de instalación y alto costo.

Para diseñar e instalar un sistema de cableado estructurado se deben tener en cuenta aspectos como tamaño de red, cantidad de equipos a conectar, distancia entre equipos y velocidades que se desea manejar, presupuesto; para de este modo determinar el tipo de cableado a utilizar.

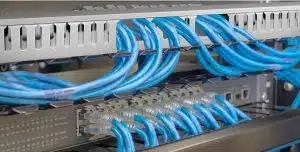

En Thorsman encontrarás canaletas de PVC y aluminio, grapas para cables, taquetes y muchos productos más que harán las instalaciones más seguras y efectivas en tu institución educativa.
