Cuando se realiza una instalación eléctrica, elegir el calibre correcto del cable no solo es una cuestión técnica, sino también de seguridad y eficiencia energética. Usar un cable con una medida inadecuada puede causar sobrecalentamientos, caídas de tensión o incluso incendios.
En este blog te explicamos las principales medidas de los cables eléctricos y en qué espacios o aplicaciones se recomiendan.
¿Qué significa el calibre de un cable eléctrico?

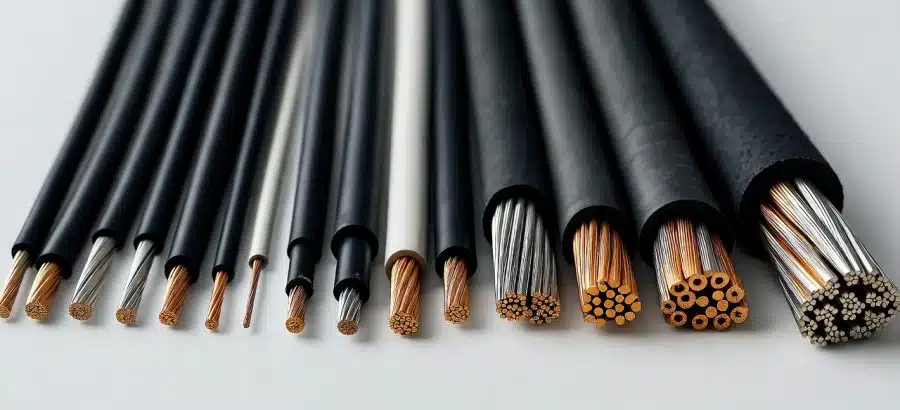

El calibre o sección del cable indica el grosor del conductor, generalmente medido en milímetros cuadrados (mm²) o AWG (American Wire Gauge).
Cuanto mayor sea el calibre (sección), más corriente eléctrica puede soportar el cable sin calentarse.
Por ejemplo:
- Un cable de 1.5 mm² soporta menos corriente que uno de 6 mm².
- A menor número en AWG, mayor grosor del cable (por ejemplo, AWG 10 es más grueso que AWG 16).

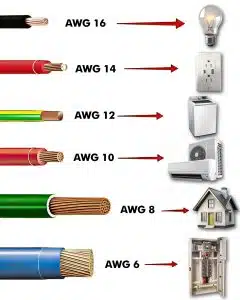

⚙️ Medidas más comunes y sus aplicaciones recomendadas
A continuación, te compartimos una guía práctica con las medidas más usadas en instalaciones residenciales, comerciales e industriales:
Sección (mm²) |
Equivalente AWG |
Uso recomendado |
Ejemplo de aplicación |
| 1.5 mm² (AWG 16) | 16 | Circuitos de iluminación | Focos, lámparas, apagadores |
| 2.5 mm² (AWG 14) | 14 | Tomas de corriente estándar | Contactos para TV, cargadores, electrodomésticos pequeños |
| 4 mm² (AWG 12) | 12 | Cargas medias | Lavadoras, hornos pequeños, microondas |
| 6 mm² (AWG 10) | 10 | Cargas altas | Aires acondicionados, calentadores, bombas de agua |
| 10 mm² (AWG 8) | 8 | Líneas principales | Alimentación de tableros eléctricos domésticos |
| 16 mm² (AWG 6) | 6 | Alimentaciones industriales ligeras | Motores pequeños, maquinaria mediana |
| 25 mm² o más (AWG 4 – 0) | 4 a 0 | Instalaciones industriales pesadas | Motores grandes, sistemas trifásicos, plantas eléctricas |
¿Qué medidas usar según el tipo de espacio?
Instalaciones residenciales
- Iluminación y contactos generales: 1.5 mm² y 2.5 mm².
- Equipos grandes (lavadora, aire acondicionado, microondas): 4 mm² o 6 mm².
- Alimentación principal desde el medidor: 6 mm² a 10 mm², según la carga total de la vivienda.
Espacios comerciales
- Tomas múltiples o aparatos de oficina: 2.5 mm².
- Equipos de refrigeración o aire acondicionado central: 6 mm².
- Iluminación general o decorativa: 1.5 mm².
Áreas industriales
- Maquinaria ligera: 10 mm².
- Motores trifásicos o tableros de fuerza: 16 mm² en adelante.
- Distribución principal o subestaciones: 25 mm² o más.
⚡ Consejos importantes antes de elegir el cable
- Verifica siempre la carga total (en watts o amperes) que se conectará al circuito.
- Consulta la norma NOM-001-SEDE (México) o su equivalente en tu país para garantizar la seguridad eléctrica.
- Usa cables con aislamiento adecuado (THW, THHN, XHHW, etc.) según si serán instalados en interior, exterior o en canaletas.
- Nunca uses cables más delgados de lo recomendado, ya que pueden sobrecalentarse.
- Prefiere productos certificados, como los que cumplen normas UL, NOM o ISO.
Conclusión
Elegir el calibre correcto del cable eléctrico es clave para una instalación segura, duradera y eficiente. Cada medida tiene un propósito específico y se adapta a distintos espacios según la demanda de energía.
Antes de realizar cualquier conexión, consulta siempre con un electricista certificado y asegúrate de usar materiales de alta calidad.
