Cómo Calcular el Calibre de un Cable Eléctrico Según el Amperaje

El cálculo del calibre de un cable eléctrico según el amperaje es una tarea esencial en la instalación de sistemas eléctricos, ya que asegura la seguridad y eficiencia del sistema. Un cable inadecuado puede sobrecalentarse y causar incendios. Aquí te explico cómo realizar este cálculo paso a paso.

Paso 1: Comprender la Relación entre Calibre y Amperaje

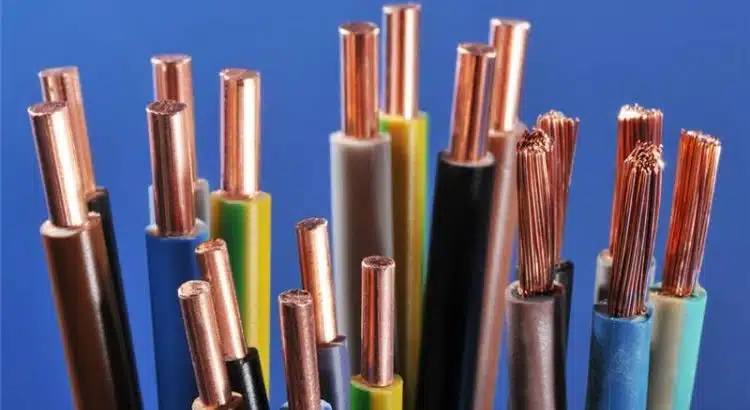

El calibre del cable, medido en American Wire Gauge (AWG), determina la capacidad del cable para transportar corriente eléctrica. Un número menor en AWG indica un cable más grueso y capaz de manejar más amperaje. Por ejemplo, un cable AWG 12 es más grueso y maneja más corriente que un cable AWG 14.

Paso 2: Determinar el Amperaje de la Carga

Primero, necesitas conocer el amperaje de la carga que el cable deberá soportar. Esto puede ser encontrado en la placa de identificación del equipo o dispositivo eléctrico o en el manual del fabricante.

Paso 3: Consultar una Tabla de Calibres y Amperajes

Existen tablas estándar que muestran la capacidad de amperaje para cada calibre de cable. Aquí hay una tabla básica:

Calibre (AWG) Amperaje Máximo

Calibre (AWG) Amperaje Máximo
14 15 A
12 20 A
10 30 A
8 40 A
6 55 A
4 70 A
2 95 A
0 125 A

Estas cifras pueden variar ligeramente dependiendo de las normas locales y las condiciones específicas de instalación.

Paso 4: Considerar la Longitud del Cable

La longitud del cable también influye en la elección del calibre. En aplicaciones donde el cable es muy largo, la resistencia del cable puede causar una caída de voltaje significativa. Para cables largos, se recomienda usar un cable de mayor calibre del que indica la tabla para compensar esta caída de voltaje.

Paso 5: Aplicar Factores de Corrección

Factores adicionales como la temperatura ambiente y el tipo de instalación (por ejemplo, si el cable está en un conducto o enterrado) pueden requerir ajustes al calibre. Las tablas de corrección proporcionadas por los códigos eléctricos locales (como el NEC en Estados Unidos) deben ser consultadas para hacer estos ajustes.

Paso 6: Verificar Normativas Locales

Asegúrate de cumplir con las normativas eléctricas locales, como el Código Eléctrico Nacional (NEC) en Estados

Conclusion:

Elegir el calibre adecuado del cable es esencial para garantizar la seguridad y eficiencia de cualquier sistema eléctrico. Al seguir estos pasos y considerar todos los factores relevantes, puedes asegurarte de que tu instalación eléctrica cumpla con los estándares de seguridad y funcionamiento.

Recuerda siempre consultar con un electricista calificado si tienes dudas o necesitas asistencia en la instalación eléctrica.

¡Mantente seguro y eléctrico!

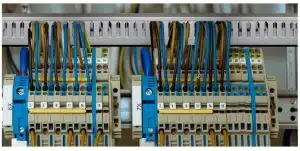

En Thorsman encontraras diferentes modelos, materiales y medidas de canaletas para muro y piso, cinchos de plástico, espiral para cables, grapas y demás productos de la mejor calidad las cuales son la mejor opción para la protección y organización de tu cableado eléctrico y de telecomunicaciones.
